The Diamond (Heineken Hoek)

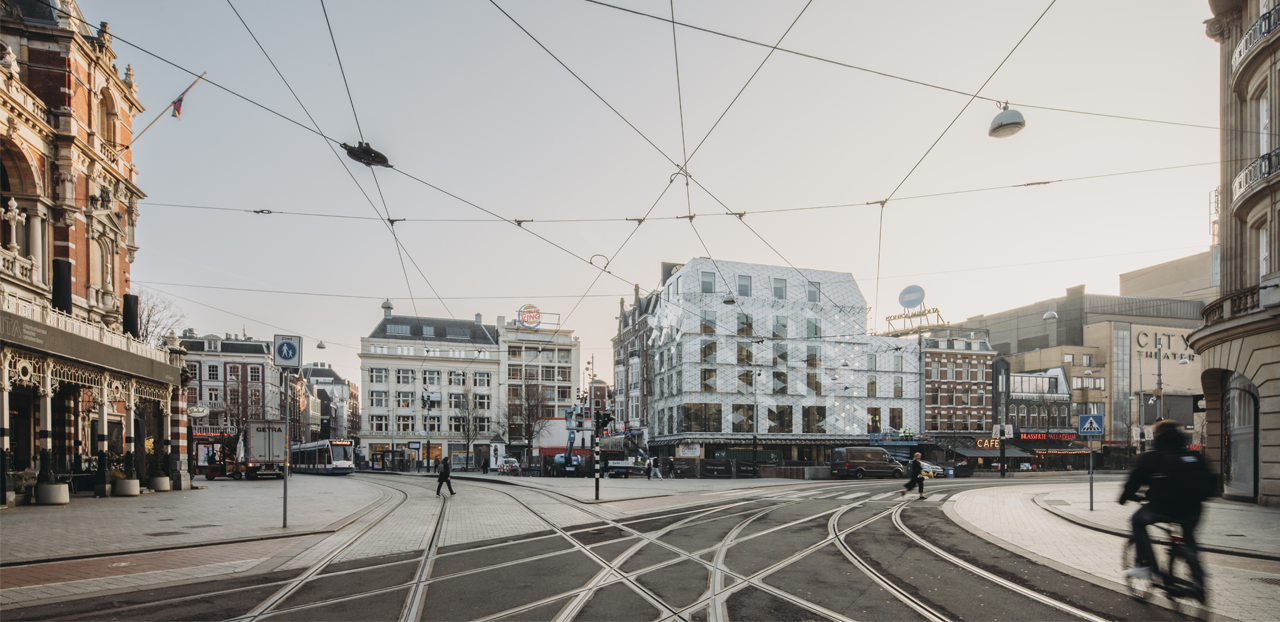

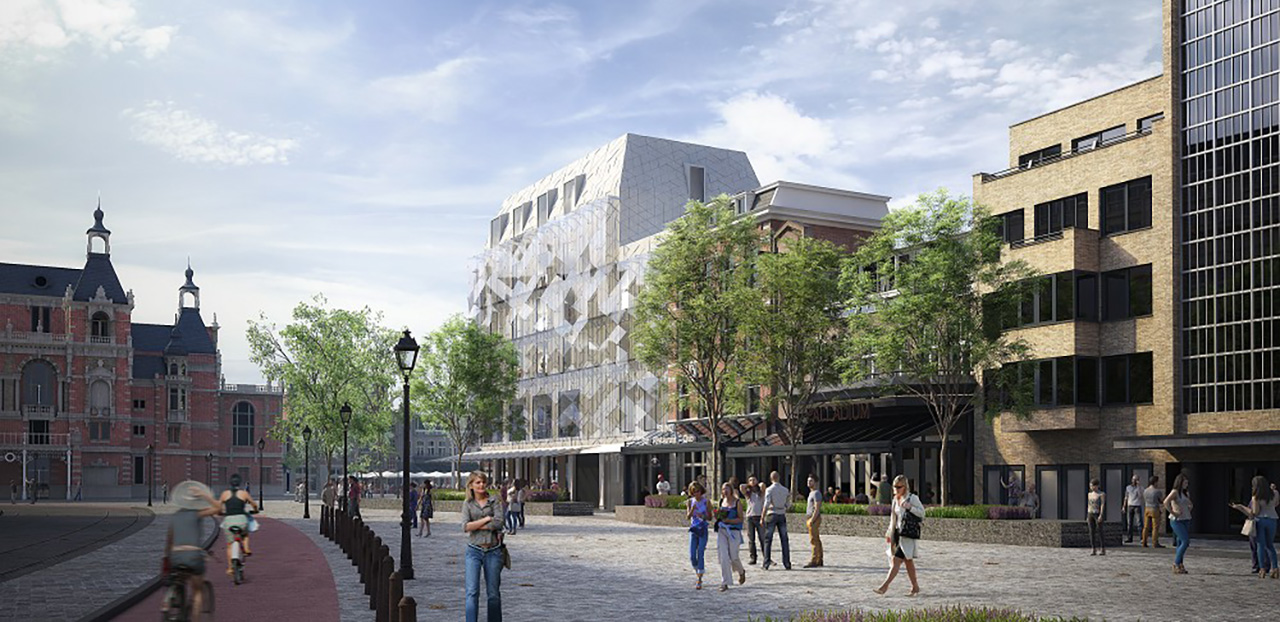

Er is een nieuwe iconisch gebouw verschenen in hartje Amsterdam. De metamorfose van de welbekende Heineken Hoek aan het Leidseplein is afgerond. Het oude gebouw is gesloopt en een nieuw pand van zes verdiepingen en een kelder is gebouwd dat een viersterrenhotel en horeca huisvest. Octatube realiseerde de spectaculaire transparante voorhanggevel en luifel die dit nieuwe pand een unieke en opvallende uitstraling gaan geven.

Diamant

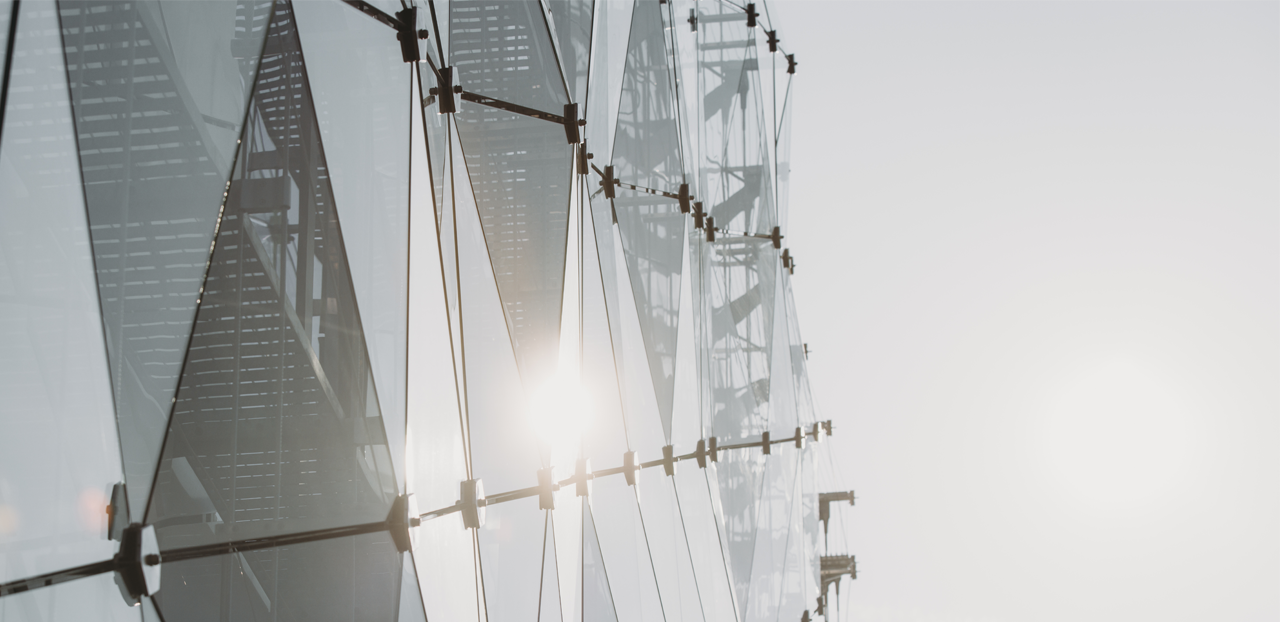

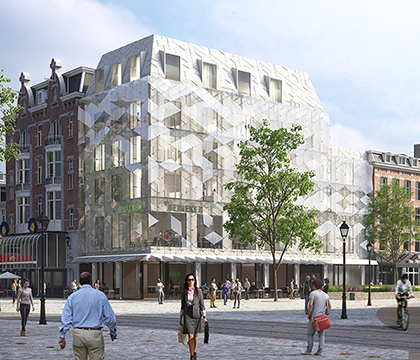

Het nieuwe gebouw – ontworpen door MVSA – heeft een dubbele gevel. De binnengevel fungeert als thermische schil en bestaat uit driehoekige panelen van wit plaatmateriaal met verschillende dieptes. Hierdoor ontstaat reliëf. De buitenste gevel heeft geen bouwkundige functie en is puur een esthetische toevoeging. De gevel is opgebouwd uit glazen driehoeken die we onder verschillende hellingshoeken plaatsen. Hierdoor krijgt de gevel een diamantachtige uitstraling en vormt het een verwijzing naar de beroemde diamant Koh-I-Nor die is geslepen in Amsterdam.

Kabelnetconstructie
We hebben de gevel opgehangen aan kabels die we hebben voorgespannen tussen stalen uithouders (zwaarden) aan de bovenkant en zogenaamde nestkastjes (stalen consoles in de betonconstructie) aan de onderkant. Deze nestkastjes hebben we zo ontworpen dat grove betontoleranties worden vertaald naar zeer kleine toleranties die nodig zijn voor de detaillering van de glasgevel. De nestkastjes zijn in het beton gestort en excat ingemten zodat we de gaten in de afsluitende plaat aan de bovenkant van de nestkastjes precies op de goede plek hebben kunnen boren. Hier gaan de kabels doorheen. De nestkastjes blijven bereikbaar voor onderhoud aan de kabelconstructie.

Trekstangen houden de kabels stabiel. Deze trekstangen zijn zo slank mogelijk en in in slechts één richting gespannen. Dat zorgt voor extra complexiteit omdat we de trekstangen nu niet op druk kunnen belasten. De stangen leiden terug naar de looproosters in de ruimte tussen de binnen- en buiten gevel.

Custom made knopen

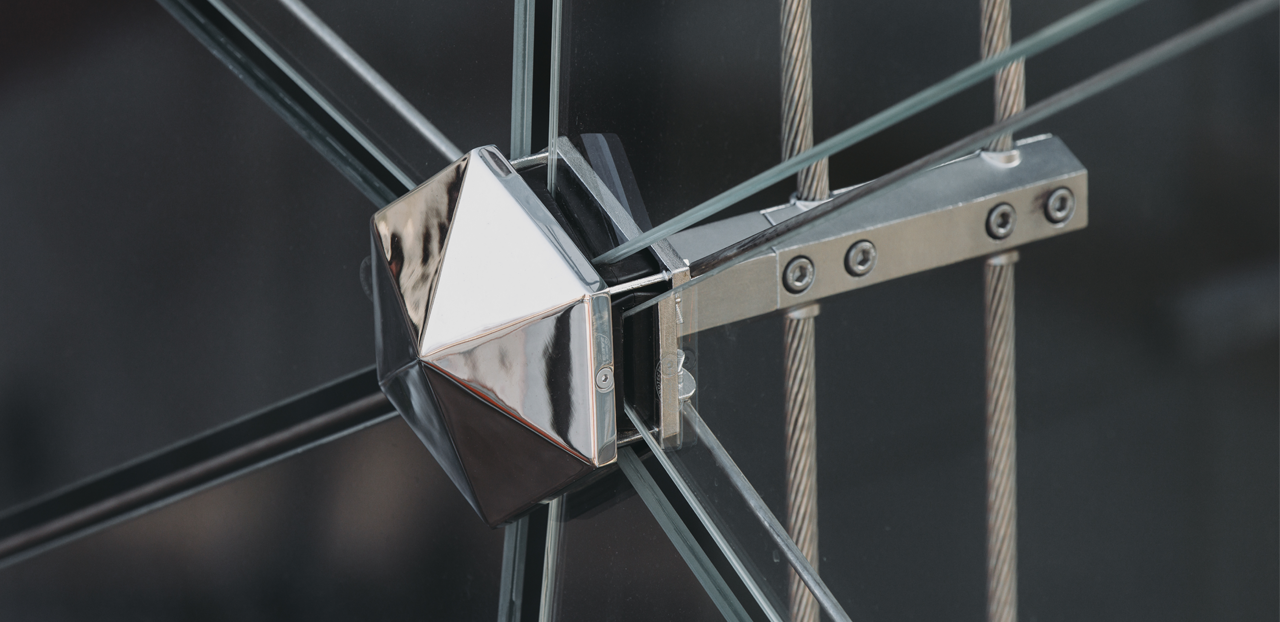

Voor deze gevel hebben we speciaal ontwikkelde elementen van kunststof (pom) laten spuitgieten. Deze elementen hebben we in op maat gemaakte RVS knopen geplaatst. Deze knopen houden de meer dan 800 driehoekige gelamineerde glaspanelen vast in een randomverdeling. De glaspanelen verschillen soms qua afmeting slechts enkele millimeters van elkaar. De knopen zijn met RVS-klemmen aan de kabels bevestigd.

Luifels en LED-verlichting
De glazen gevel loopt door in transparante luifels. RVS-zwaarden ondersteunen deze glazen luifel. Onder deze luifels bevinden zich het terras en de entrees. Energiezuinige LED-verlichting aan de binnenzijde van de gevel laat in de avond de diamantachtige glazen buitengevel op subtiele wijze schitteren.
