Echo TU Delft
Echo is een nieuw herkenningspunt van duurzaam en transpart ontwerp op de TU Delft Campus. Het is een voorbeeld van energie-neutraal onderwijsgebouw met transparante gevels. Octatube was design & build partner voor de transparante, doorlopende glazen gevels die het gebouw zijn open en lichte uitstraling geven.
Flexibel onderwijsgebouw voor diverse leerstijlen
Echo is een onderwijsvoorziening voor alle faculteiten van de TU Delft met een grote verscheidenheid aan onderwijsruimten die de diversiteit aan onderwijsmethoden en studiestijlen weerspiegelen. De zeven onderwijsruimtes hebben bijvoorbeeld flexibele indelingen, die kunnen worden afgestemd op verschillende onderwijsvormen en leerstijlen. Echo is het eerste energie-opleverende gebouw op de campus. De centrale ligging, comfortabele zitplekken en horecavoorzieningen maken het tot een uitnodigende ontmoetingsplek.
Circulair en duurzaam ontwerp
Architectenbureau UNStudio ontwierp Echo volgens circulaire principes, in lijn met de vooruittrevende duurzaamheidsdoelen van TU Delft. Het gebouw gebruikt zonnepanelen, hoogwaardige isolatie en warmteopslag om volledig energie-neutraal te functioneren.
Glazen gevels met maximale transparantie
De gevels bestaan uit grote glaspanelen. Het grootste paneel meet circa 2,6 bij 5 meter, heeft een dikte van ruim 5 centimeter en weegt tot 1.200 kg. Dankzij een speciale coating combineren de panelen optimale lichtdoorlatendheid met noodzakelijke zonwering. De opbouw van het glas is 12/14/12.12.4 (ca. 51 mm), gehard en halfgehard glas.
Speciaal ontwikkelde aluminium profielen
Octatube ontwikkelde thermisch onderbroken aluminium U-profielen om de glaspanelen aan de boven- en onderzijde te bevestigen. De speciaal ontworpen rubberprofielen vangen hoge drukkrachten en vloervervormingen (tot 40 mm) op. Brede aluminium luifels onderbreken de gevels horizontaal en houden overmatige zonnewarmte tegen.
Groene gevel als zonwering

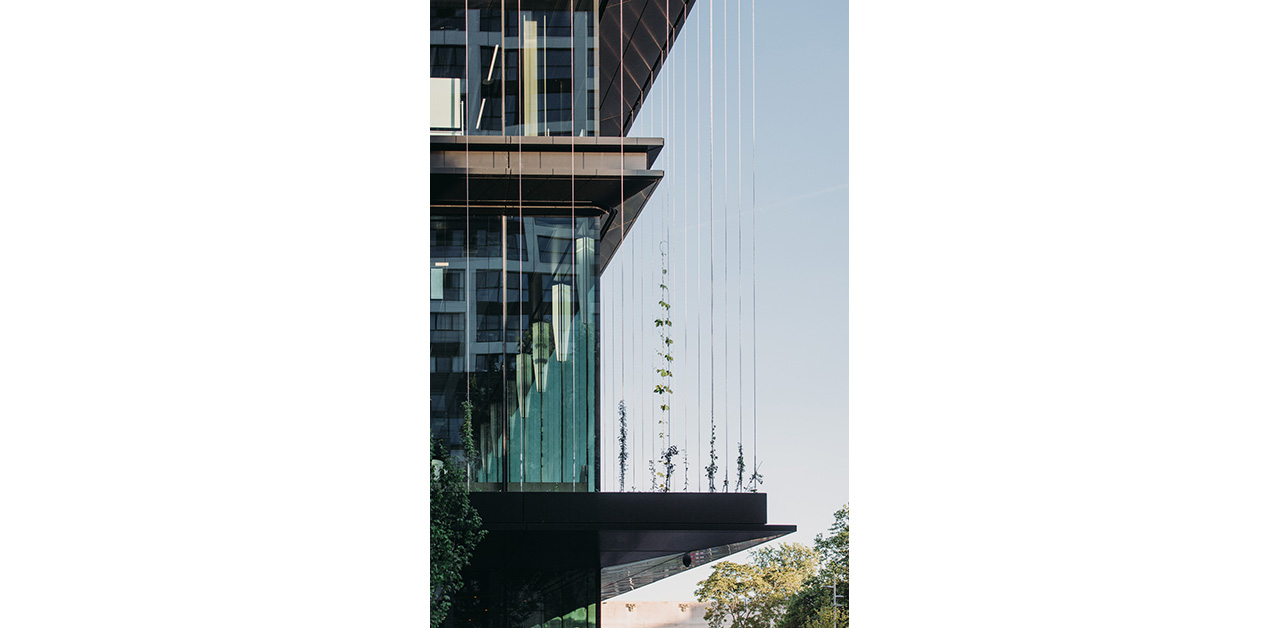

Voor extra zonwering is een dynamische lichtbarriere toegepast: klimplanten groeien langs spankabels tussen de luifels en vormen zo een groene gevel die zonlicht subtiel filtert.
Slanke staalconstructies voor structurele ondersteuning
Op de eerste verdieping houden slanke stalen ‘zwaarden’ de glasplaten op hun plaats. Deze zwaarden zijn aan vloer en plafond, bevestigd. Het aantal en formaat zijn tot een minimum beperkt om de transparantie van de gevel te behouden. Aan de westzijde van het gebouw bevindt zich een opvallende dubbelhoge glasgevel zonder luifel, ondersteund door ranke, scherpkantige stalen kokers.
Partners:
TUDelft |BAM | UNStudio | Arup | Buiting staalbouw
(Fotografie: Evabloem)
