Rokin 49

In het hart van Amsterdam, langs het bruisende Rokin, heeft Ivy Group twee hoogwaardige pakhuislocaties ontwikkeld in samenwerking meet architectenbureau Rijnboutt en hoofdaannemer Van Wijnen twee luxe warenhuis locaties ontwikkeld. Eén van deze locaties beschikt over een unieke gebogen dakconstructie waarin een restaurant is ondergebracht. Octatube was design- en build partner voor dit dak.

Innovatieve gridshell-dakconstructie

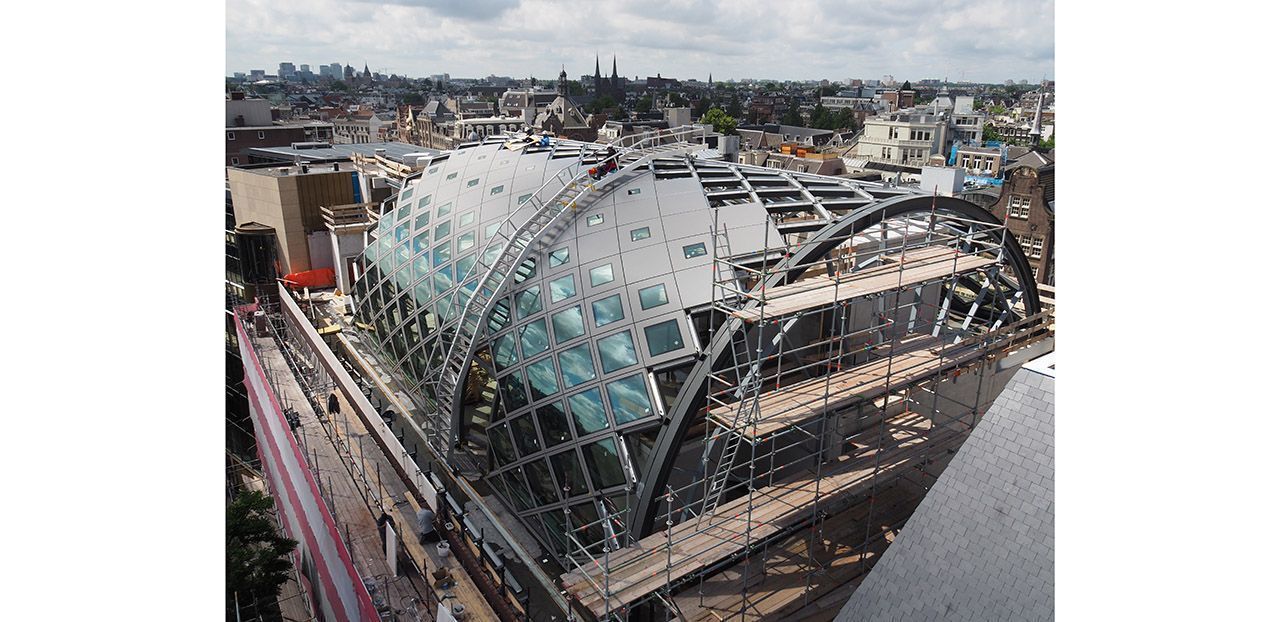

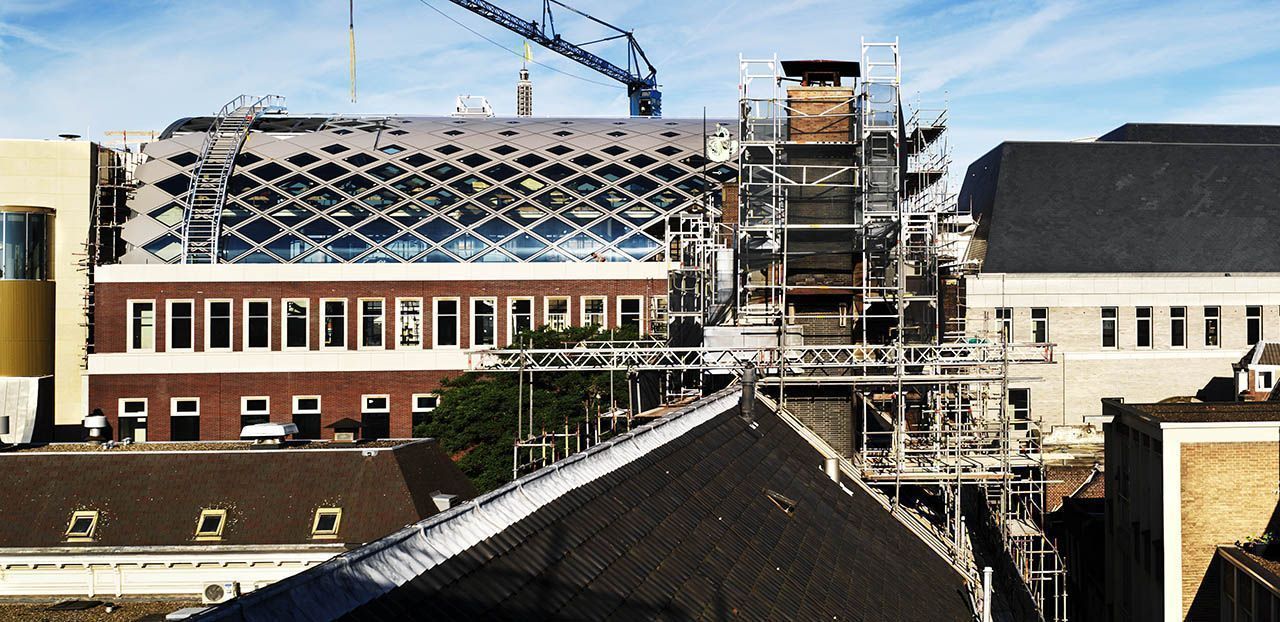

Het opvallende dak is een 80 meter lange gridshell-structuur. Dankzij de halfronde vorm is de dakconstructie in staat haar eigen gewicht te dragen, waardoor er geen ondersteunende kolommen nodig zijn. Dit resulteert in een open en ruimtelijke plattegrond met een vrij uitzicht over het centrum van Amsterdam. De constructie is bekleed met 423 nauwkeurig ontworpen ruitvormige sandwichpanelen, die zowel de esthetiek als de prestaties versterken. De dakconstructie is door alle betrokken partijen tot in detail uitgewerkt in BIM.

Ruitvormige panelen met warm gebogen glas

De term ‘sandwichpaneel’ verwijst naar de gelaagde opbouw van elk element, die de thermische en structurele efficiëntie van het gebouw aanzienlijk verhoogt. Om een strakke, naadloze afwerking van de sandwichpanelen te realiseren, is gekozen voor warm gebogen glas in plaats van conventioneel koud buigen. Deze techniek maakte het mogelijk de gebogen glaspanelen onzichtbaar in de cassettes te monteren, zonder zichtbare bevestigingen. Een structurele siliconenkit zorgt voor een vlakke en waterdichte aansluiting tussen glas en paneel. Hoewel alle cassettes dezelfde vorm hebben, variëren de glazen panelen in grootte – geleidelijk afnemend van onder naar boven, conform het architectonisch ontwerp. Aan de bovenzijde van het dak bevatten de sandwichpanelen geen beglazing.

Mock-up en materiaaluitwerking

Tijdens de ontwerpfase bouwde Octatube een mock-up om de visuele lijnvoering en detaillering te testen. Dit prototype garandeerde dat het lijnenspel van de panelen zowel aan de binnen- als buitenzijde consistent is. De cassettes bestaan aan de buitenzijde uit roestvast staal en aan de binnenzijde uit aluminium, beide afgewerkt met een hoogwaardige poedercoating.

Precieze installatie in een druk stedelijk gebied

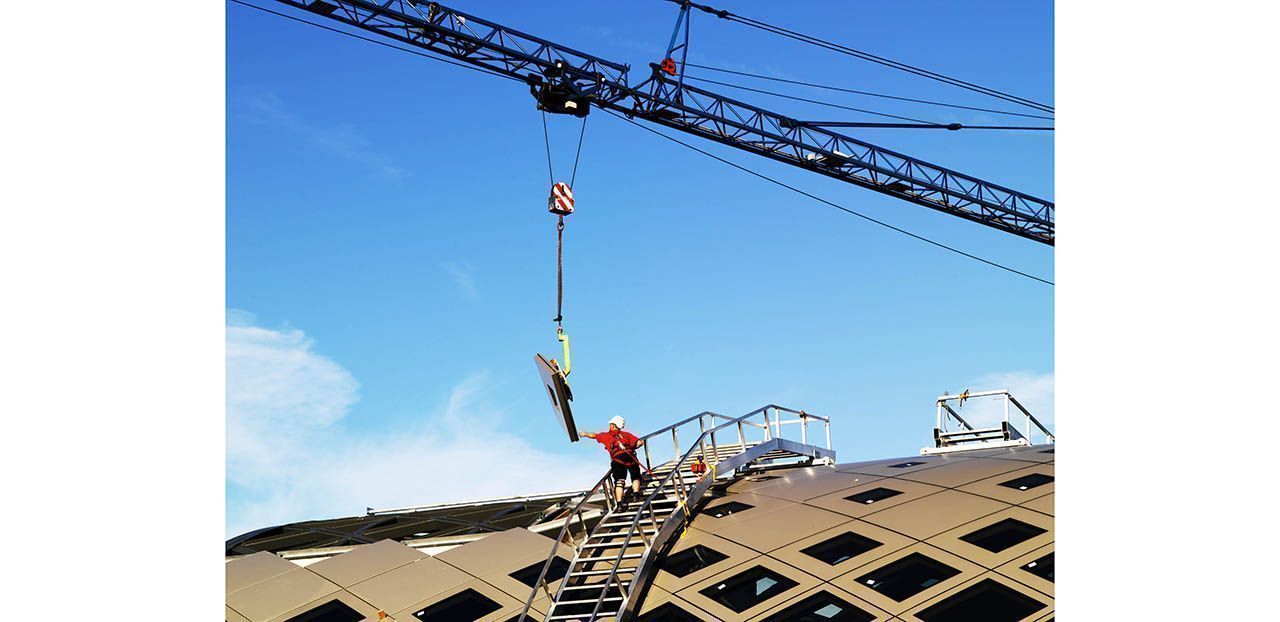

Gelegen aan een van de drukste straten van Amsterdam, kende het project ogistieke uitdagingen. Door de beperkte opslagruimte op locatie werden de geprefabriceerde dakconstructie en sandwichpanelen just-in-time geleverd en geïnstalleerd, wat de overlast op straat tot een minimum beperkte. Voor de montage ontwikkelde Octatube een op maat gemaakte aluminium trap, parallel aan de kromming van de structuur, die horizontale verplaatsing mogelijk maakte.
